Win 8 安裝 Arduino UNO 驅動程式

先熟悉Win 8操作將有助於安裝Arduino UNO的驅動程式。以USB纜線連接電腦與UNO板,然後開啟控制台,可將滑鼠移至桌面左下角,開始符號會浮現,按下滑鼠右鍵,


點選控制台

點選系統及安全性
開啟裝置管理員
滑鼠右鍵點按無法辨識的裝置

點選瀏覽電腦上的驅動程式軟體



Arduino資料夾中可找到drivers資料夾,不要忘記勾選包含子資料夾。較舊版本的UNO板使用FTDI的USB轉換晶片,而R3版本的UNO板則使用內附USB轉換程式的ATmega48晶片,二者驅動程式並不相同。裝置管理員會自動選擇正確的驅動程式,下一步

安裝

注意Arduino Uno的Serial Port(串列埠)為COM3。初學者上傳程式失敗，原因常是忘記安裝驅程式或選錯Serial Port。若不確定Serial Port的編號，可開啟裝置管理員查看。
回到桌面去開啟Arduino,
點選Tools(工具),確認Board(板子)為Arduino Uno。附帶一提，2011年初,一片原廠Uno板價格為台幣1000元,2012年初降為500元,目前採用貼片ATmega328(非DIP封裝)的非原廠Uno,價格已低至300元左右。預算有限者,可考慮非原廠板,但此類板子考量成本,都使用貼片ATmega328,一旦晶片出錯,不像DIP晶片,可以直接拔掉換新。Uno的前一代是Duemilanove,也許可以低於150元的價格，自二手市場取得,使用時,注意Board要選Duemilanove。

點選Tools(工具),確認Serial Port為COM3。如果其他裝置已經佔用COM3,裝置管理員會分派另個編號給Uno,可能為COM5或COM8等,若不確定,就去查裝置管理員。

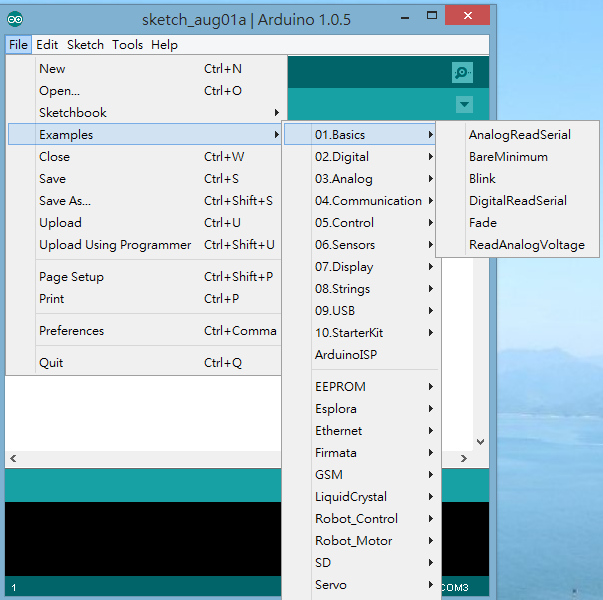

測試驅動程式是否正確安裝,點按File(檔案),開啟Examples(範例)的Blink(眨眼),關掉原先的Arduino程式,以免混淆,

通常Uno板已經內存此程式，所以全新的Uno板接上電腦時,板子上有顆LED會閃爍,亮滅各1秒。你可以改成3秒,只要將1000(毫秒)改成3000即可。點按Upload(上傳),可看見綠色指示燈顯示進度。

上傳時，板子上的TX和RX LED會快速閃爍,程式順利上傳後,LED就會照著指定的時間一亮一滅。ATmega328中的數字32代表晶片內的Flash(快閃)記憶體容量為32K(32,768 byte),Bootloader(引導程式)使用了512byte,還剩下32,256 byte可供程式使用。Blink程式使用了1K(1,084)byte的記憶體。
